Ejercicios

Ejercicio 1.1: Identificación de Componentes de un Ordenador

Dada una imagen de la placa base de un ordenador, identifica y etiqueta los siguientes componentes:

  • CPU (Unidad Central de Procesamiento)

  • Memoria RAM (Módulos de memoria)

  • Ranuras de expansión (AGP, PCI)

  • Chipset (Northbridge y Southbridge, si aplica, o un único chipset moderno)

  • Conectores de almacenamiento (IDE, SATA, M.2)

  • Conectores de alimentación (ATX de 24 pines, conector de CPU de 4/8 pines)

  • Puertos de E/S (USB, Ethernet, Audio, etc.)

Note

Objetivo: Reforzar el conocimiento práctico de los componentes físicos que conforman un sistema informático mediante la identificación visual y etiquetado de los principales elementos de una placa base. Este ejercicio te permitirá familiarizarte con la disposición y función de cada componente, facilitando su reconocimiento en situaciones reales.

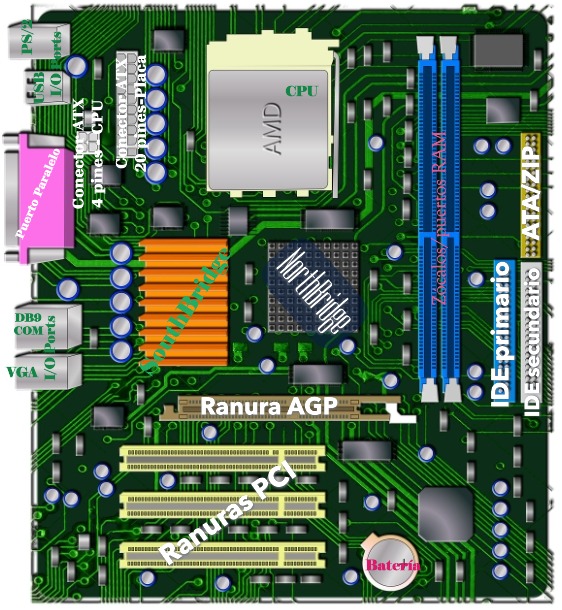

Placa base etiquetada

Ejercicio 1.2: Diagrama de la Arquitectura de Von Neuman

  • Unidad aritmético-lógica(ALU): Se encarga de realizar la operaciones aritméticas y lógicas usando el álgebra de Boole y circuitos integrados. Las puertas lógicas en el hardwaare de la ALU (AND, OR, NOT, …) son implementaciones físicas del álgebra deBoole.

  • Unidad de control(UC): Lee y decodifica las instrucciones de los programas almacenados en memoria generando señales lógicas que realizarán modigicaciones sobre los registros de la memoria principal.

  • Memoria principal(RAM): Son un conjunto de elementos que permiten almacenar y recuperar la información. Los registros son áreas de memoria que permiten almacenar la información temporalmente para operaciones inmediatas; operandos para la ALU, direcciones de memoria, resultados intermedios.

  • Dispositivos de Entrada/Salida(E/S): Un sistema está compuesto por múltiples sistemas menores o subsistemas, todos ellos se comunican entre sí mediante las unidades de etrada/salida. Las entradas son señales recibidas, mientras que las salidas son señales enviadas.

  • Buses de comunicación(BUS): EL bus es un canal, o sistema de comunicación digital, entre componentes de una computadora. El conjunto de líneas de transmisión formadas por cables, pistas en un circuito impreso o conexiones electrónicas, se ocupan de transportar las señales eléctricas entre los distintos componentes de hardware.

Ejercicio 1.3: Comparativa de Buses de Expansión: PCIe vs USB vs SATA

Tecnologías Analizadas: - PCI Express (PCIe) 3.0, 4.0 y 5.0. - USB 2.0, 3.2 Gen 1/Gen 2 y 4.0. - SATA 3.0.

Tabla Comparativa

Tecnología

Versión

Ancho de Banda Máx.

Topología

Velocidad Transfer.

Usos Típicos

PCIe

3.0

985 MB/s/carril

Punto a punto

8 GT/s

GPUs, NVMe, tarjetas de red

4.0

1.97 GB/s/carril

Punto a punto

16 GT/s

GPUs modernas, SSDs PCIe 4.0

5.0

3.94 GB/s/carril

Punto a punto

32 GT/s

GPUs gama alta, SSDs ultrarrápidos

USB

2.0

60 MB/s

Compartido

480 Mbps

Periféricos básicos

3.2 Gen 1

625 MB/s

Compartido

5 Gbps

Discos externos

3.2 Gen 2

1.25 GB/s

Dedicado

10 Gbps

SSDs externos

4.0

5 GB/s

Punto a punto

40 Gbps

Monitores 8K, NVMe externos

SATA

3.0

600 MB/s

Punto a punto

6 Gbps

HDDs, SSDs económicos

Claves Técnicas

PCI Express

  • Escalabilidad: Rendimiento multiplicado por carriles (x1, x4, x8, x16).

  • Latencia ultra-baja para componentes críticos.

  • Evolución: Cada versión duplica el ancho de banda.

USB

  • Retrocompatibilidad entre versiones.

  • USB4 unifica protocolos Thunderbolt.

  • Alimentación eléctrica integrada (hasta 240W en USB PD 3.1).

SATA

  • Protocolo optimizado para almacenamiento.

  • Sustituido progresivamente por NVMe en SSDs.

  • Sigue siendo estándar en HDDs mecánicos.

Recomendaciones de Uso

  1. Máximo rendimiento (GPU/SSD). - PCIe 5.0 x16 (63 GB/s teóricos).

  2. Almacenamiento externo. - USB4 para NVMe externo. - USB 3.2 Gen 2 para SSDs SATA.

  3. Equilibrio costo-rendimiento. - PCIe 4.0 para la mayoría de usuarios. - SATA 3.0 para HDDs y SSDs secundarios.

Notas Adicionales

  • GT/s = GigaTransfers por segundo (no equivalente directo a GB/s).

  • Los anchos de banda reales son ~20% menores por overhead de protocolo.

  • Thunderbolt 3/4 comparte connector USB-C pero usa protocolo PCIe.

Ejercicio 1.4: Configuración de un equipo informático

Descripción: Realice tres presupuestos de pc:

  • 1º. Equipo para un cliente que va a utilizar aplicaciones web y de ofimática. No sobrepasar los 600€.

  • 2º. Equipo para un cliente que va a utilizar aplicaciones de renderizado 3D (Blender 3D, Rhino3D, 3D Studio Max). No sobrepasar los 2.000€.

  • 3º. Equipo para un cliente que va a utilizar para jugar a juegos como Call of Duty. No sobrepasar los 2.500€.

Pueden utilizar la página web www.pccomponentes.com en el apartado Ordenadores - Configurador de PCs para realizar el ejercicio.

Para la entrega del ejercicio, hacer un documento de Word o de Excel con las características de cada equipo.

Objetivo: Capacitar para confeccionar equipos según las necesidades del cliente

1º Aplicaciones web y de ofimática

  • PROCESADOR Intel Core i3-10100 3.60 GHz – 103.91€.

  • PLACA BASE Gigabyte H410M H V2 — 61.55€.

  • MEMORIA RAM Adata Premier DDR4 2666MHz PC4-21300 8GB CL19 47.98€(Precio por unidad 23.99€).

  • CAJA/TORRE Alurin Work Torre ATX Negra + Fuente de Alimentación 500W – 48.99€.

  • REFRIGERACIÓN CPU Tempest Cooler 3Pipes 120mm Ventilador CPU Basic 15.98€.

  • FUENTE DE ALIMENTACIÓN incluida en la caja(500W).

  • TARJETA GRÁFICA MSI GeForce GT710 2GB DDR3 Low Profile 46.34€.

  • DISCO DURO MSI SPATIUM M371 SSD 500GB NVMe M.2 Gen3x4 36.99€.

Periféricos

  • MONITOR Nilox NXM24FHD1201 23.8” LED VA FullHD 120Hz 73.99€.

  • TECLADO NGS Funky V3 Teclado USB Multimedia Plug & Play 1.4m Qwerty Español Negro 7.19€.

  • RATÓN HP X1500 Ratón Negro USB 2.99€.

  • ALTAVOCES Hama Altavoz Sonic Mobil 183 2.0 USB Negros 9.29€.

2ª Aplicaciones de renderizado 3D

  • PROCESADOR AMD Ryzen 7 5800X 3.8GHz – 144.90€

  • PLACA BASE PLACA BASE MSI B550M PRO-VDH WIFI – 116.47€

  • MEMORIA RAM Lexar LD4BU016G-R3200GDXG DDR4 3200MHz 32GB 2X16GB CL19 108.98€

  • CAJA/TORRE Nox Hummer Horus ARGB E-ATX Cristal Templado USB 3.0 Negra 59.42€

  • REFRIGERACIÓN CPU DeepCool AK620 Zero Dark Ventilador CPU 120mm Negro 68.99€

  • FUENTE DE ALIMENTACIÓN Corsair CX750 750 W 80 Plus Bronze 74.90€

  • TARJETA GRÁFICA MSI GeForce RTX 3050 VENTUS 2X XS OC 8GB GDDR6 218.99€

  • DISCO DURO PRINCIPAL Samsung 990 EVO Plus 1TB Disco SSD 7150MB/s NVME PCIe 5.0 x2 NVMe 2.0 NAND 78.99€

  • DISCO DURO SECUNDARIO Seagate SkyHawk 2TB 3.5” SATA 3 64.13€

Periféricos

  • MONITOR AOC Q24G4RE 23.8” Fast IPS QHD 180Hz HDR10 Adaptive Sync 154.99€

  • TECLADO TECLADO Logitech K120 Teclado USB Negro 14.25€

  • RATÓN Logitech G203 Lightsync 2nd Gen Ratón Gaming 8000DPI RGB Negro 21.99€

TOTAL: 1.127,00€

3º Juegos como Call of Duty

  • PROCESADOR Intel Core i7-12700KF 3.6 GHz – 229.69€

  • PLACA BASE MSI B760 GAMING PLUS WIFI – 169.90€

  • MEMORIA RAM Corsair Vengeance DDR5 6000MHz 32GB 2x16GB CL30 Memoria Dual AMD EXPO e Intel XMP – 124.99€

  • CAJA/TORRE Abysm Gaming Danube Kamp BX300 Full Tower Cristal Templado USB-C Negra – 105.95€

  • REFRIGERACIÓN CPU Corsair A115 Ventilador CPU Negro – 100.95€

  • FUENTE DE ALIMENTACIÓN MSI MAG A850GL PCIE5 II ATX 3.1 850W 80 Plus Gold Modular – 98.99€

  • TARJETA GRÁFICA INNO3D GeForce RTX 4060 TWIN X2 Nighthawk 8GB GDDR6 DLSS3 – 309.99€

  • DISCO DURO PRINCIPAL Samsung 970 EVO Plus 1TB NVMe M.2 – 129.99€

  • DISCO DURO SECUNDARIO Seagate BarraCuda 4TB Disco interno HDD 3.5” SATA3 – 98.76€

Periféricos

  • MONITOR ASUS TUF Gaming VG27AQM1A 27” LED Fast IPS QHD 260Hz G-Sync Compatible – 329€

  • TECLADO Razer BlackWidow V3 TKL Teclado Gaming Retroiluminado Yellow Switch – 89.99€

  • RATÓN Razer DeathAdder V2 X HyperSpeed Ratón Gaming 6400 DPI Negro – 39.99€

  • ALTAVOCES Logitech Z623 Altavoces con Subwoofer 200W RMS – 130€

TOTAL: 2010,10€ (montaje, soporter premium 365 + técnico a domicilio).
